Dr HDMI 8K — 48Gbps EDID-manager og handshake-fixer

Ethvert HDMI-problem begynder med en samtale, du aldrig får lov til at høre. I det øjeblik du sætter en afspiller, en konsol eller en pc til et tv, en projektor eller en AV-receiver, udveksler de to ender en liste over egenskaber, der kaldes EDID: hvilke opløsninger skærmen accepterer, hvilke HDR-formater den forstår, hvilke lydformater den kan afkode. Din kilde læser den liste og vælger, hvad den skal sende. Når billedet bliver ved med at være sort, når 4K120 nægter at dukke op, når VRR er nedtonet, eller Dolby Atmos forsvinder bag receiveren, ligger årsagen næsten altid skjult i den udveksling — og du sidder tilbage og skifter kabler og slukker og tænder bokse i blinde.

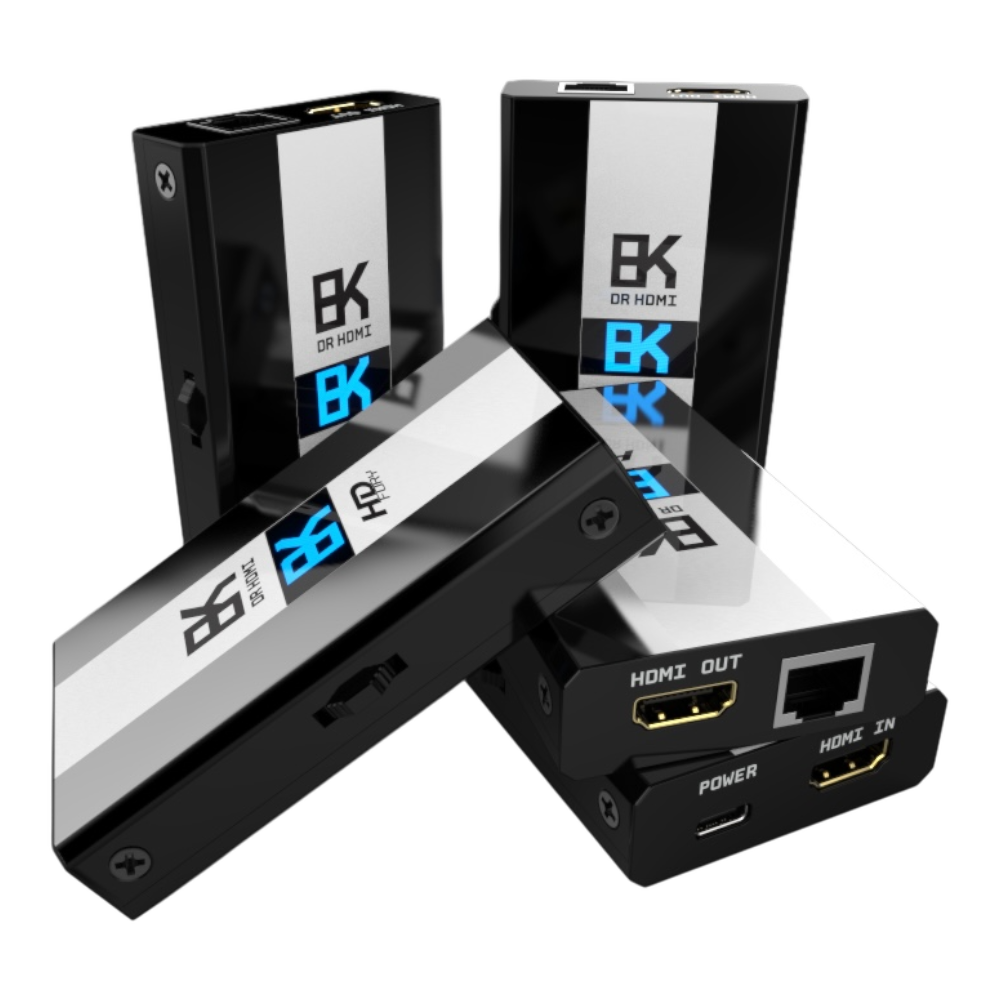

HDfury Dr HDMI 8K gør den samtale synlig og giver dig kontrollen over den. Det er en HDMI 2.1 EDID-manager, EDID-emulator og repeater i en metalkasse på 10 × 6 cm, der sidder mellem kilde og skærm ved standardens fulde 48Gbps (FRL6, 1500MHz) og fører op til 4K120 4:4:4 10-bit og 8K60 4:2:0 10-bit igennem uden at røre billedet eller lyden. Den blå OLED på toppen viser den aktuelle linkhastighed, og hvad hver side beder om. Den indbyggede webserver, som kan nås fra enhver browser på dit netværk, viser hele EDID'et fra begge ender ved siden af hinanden.

Og så bestemmer du. Spejl skærmens eget EDID, indlæs en af 100 gemte tabeller, upload din egen EDID-fil, eller behold det rigtige EDID og vend enkelte flag: begræns FRL-hastigheden, slå VRR og ALLM til eller fra, annoncér HDR10 eller HDR10+ med eller uden HLG, giv kilden skærmens Dolby Vision-blok, mens AV-receiveren beholder lyden, eller tag en egenskab væk for at se, hvad der ændrer sig. Fejlfinding holder op med at være gætteri og bliver en række bevidste tests: ændr én ting, læs resultatet, gå videre. Integratorer bruger den til at få genstridige installationer til at opføre sig; hjemmebiografejere bruger den til at få det billede og den lyd, deres udstyr fra begyndelsen skulle levere.

Hvad den gør

• Læser og omskriver EDID'et. Kopiér EDID'et fra din skærm eller AV-receiver, indlæs en af 100 gemte tabeller, upload din egen EDID-fil, eller behold sink-EDID'et og tilsidesæt enkelte flag med AutoMix.
• Styrer, hvad kilden ser. Begræns den annoncerede FRL-hastighed, slå VRR og ALLM til eller fra, indstil HDR10 eller HDR10+ med eller uden HLG, eller tag HDR helt ud af billedet.
• Håndterer Dolby Vision og LLDV. Indfang skærmens Dolby Vision-datablok, genbrug den, når en AV-receiver kommer med i kæden, eller byg en brugerdefineret blok med dine egne primærfarver og luminansværdier.
• Viser linkstatus. Den 1 tomme store blå OLED bladrer gennem den indgående FRL-hastighed, RX- og TX-EDID og oplysninger om enheden som firmwareversion, serienummer og IP-adresse.
• Forstærker og genskaber signalet. En HDMI 2.1-repeater med Equalevel-udligning på ind- og udgang, til lange eller vanskelige kabelstrækninger.
• Sender lyden uberørt videre. PCM op til 192kHz, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio, DTS:X, DD+, DSD, DST og HBR — ingen nedkonvertering.

Hvor den gør en forskel

• Intet signal eller sort skærm efter et formatskift. Start fra et kendt EDID, og test derefter én egenskab ad gangen i stedet for at skifte kabler i blinde.
• 4K120 eller VRR, der aldrig dukker op. Annoncér tilstanden bevidst, og se, om kilden reagerer.
• Dolby Vision eller Atmos, der forsvinder bag en AV-receiver. Giv kilden skærmens egen Dolby Vision-blok, mens AV-receiveren beholder lyden.
• Lange kobberstrækninger, aktive kabler eller fiber. Repeatertrinnet plus et kontrolleret EDID fjerner to variabler på én gang.
• Blandede installationer. Konsoller, streamere, HTPC'er, projektorer og matrixswitche, der hver især læser kæden forskelligt.

Styring fra sofaen eller rackskabet

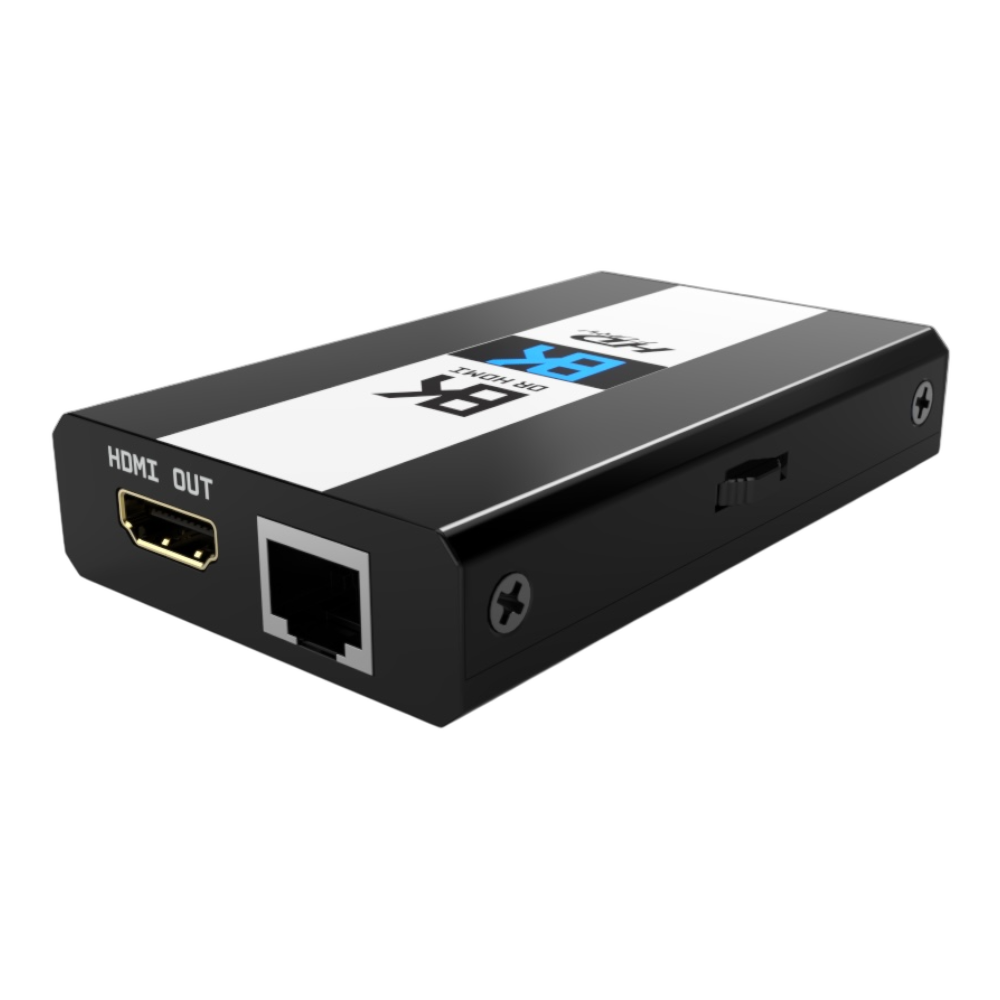

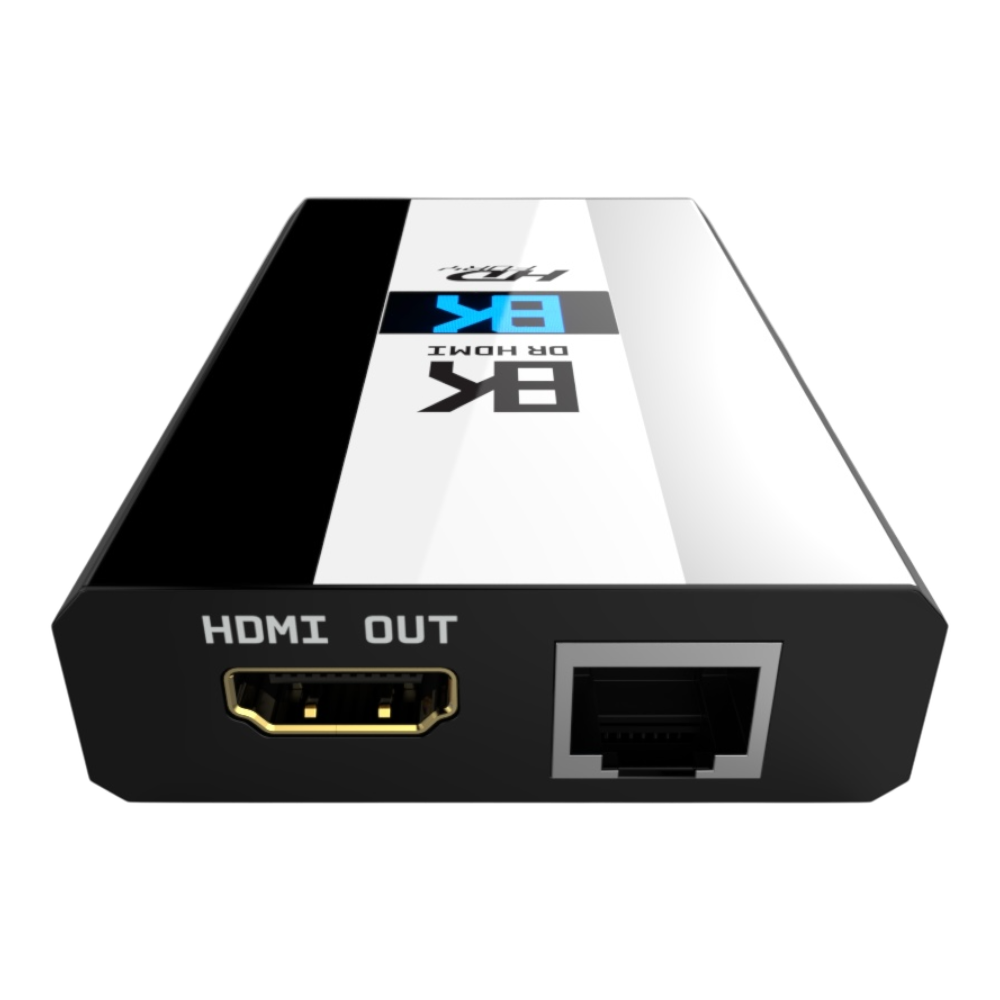

Tilslut RJ45-porten, og den indbyggede webserver åbner i enhver browser, med DHCP eller en fast adresse. Alle indstillinger findes der, og installatører kan styre enheden over IP eller Telnet (port 2201 som standard) fra et styresystem. En drejekontakt på selve enheden dækker de samme EDID-tilstande, når der ikke er noget netværk i nærheden.

Specifikationer

I æsken

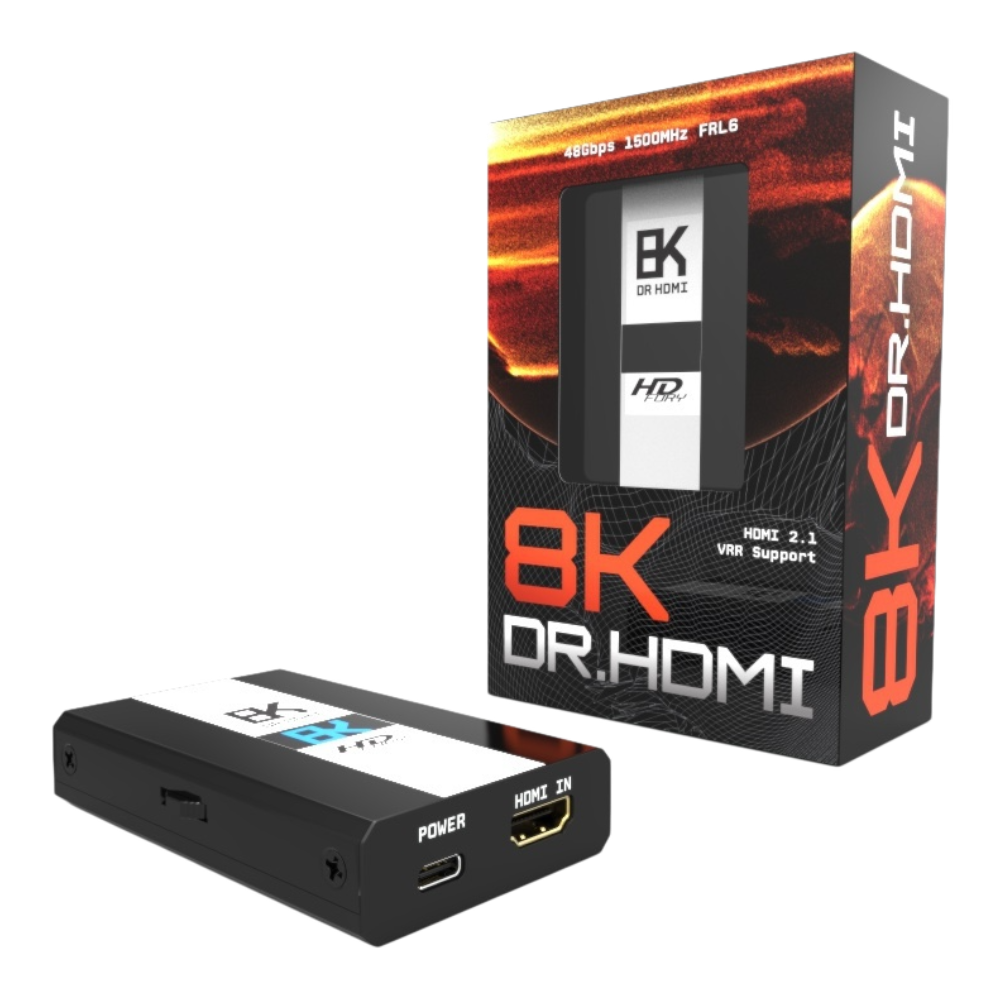

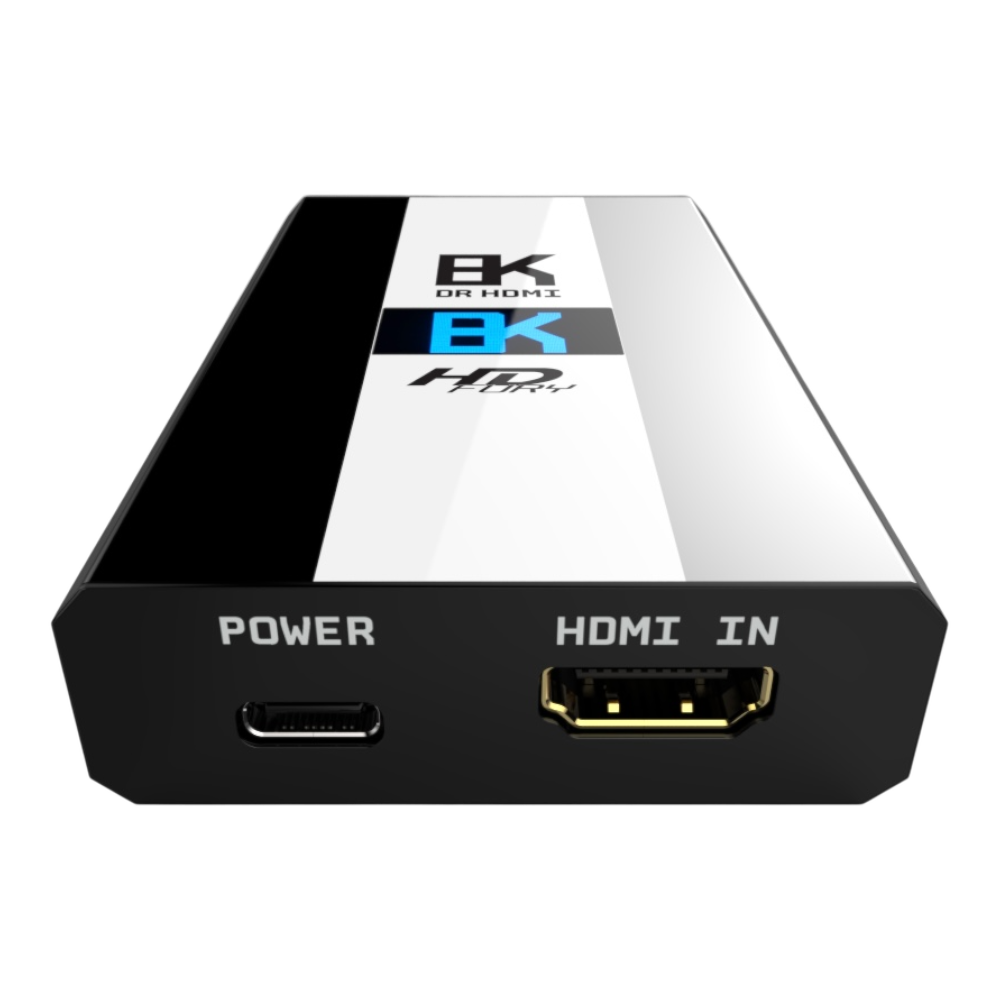

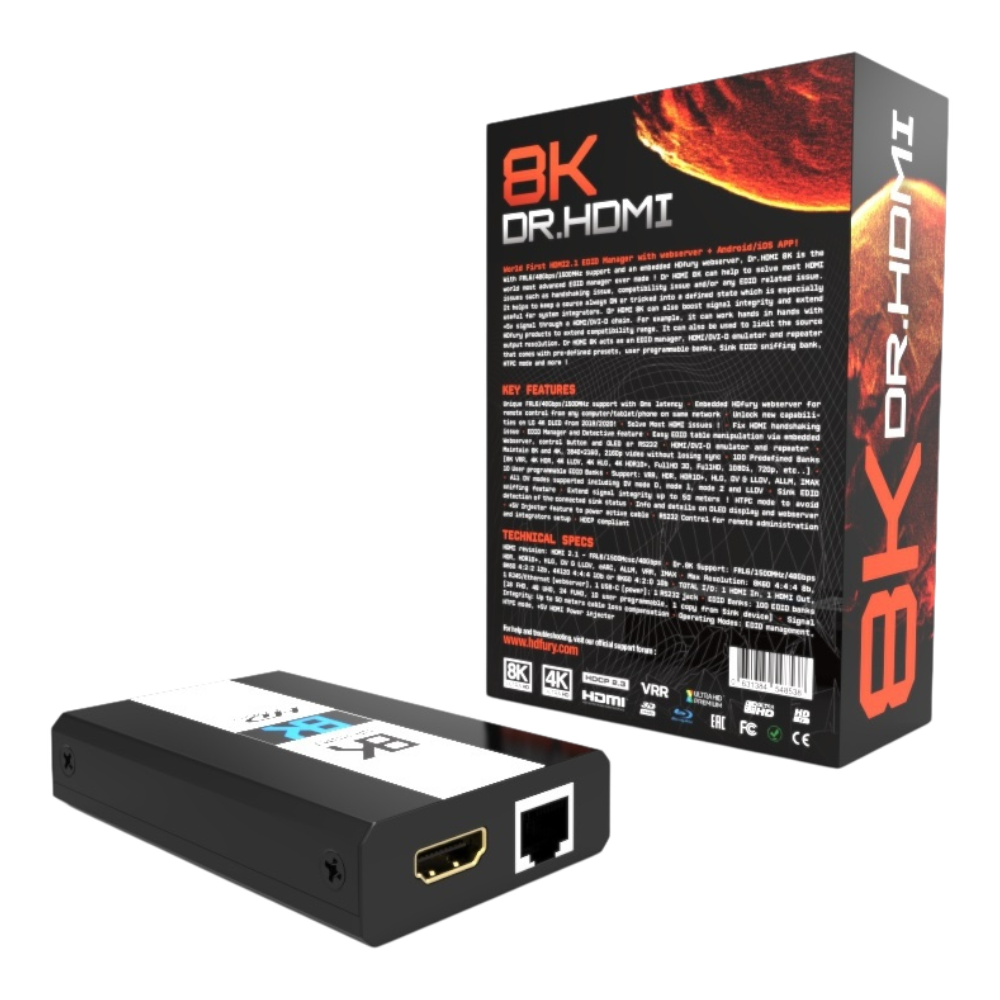

Dr HDMI 8K-enhed, 5V 2A USB-strømforsyning og en kort startvejledning. Firmwareopdateringer, den komplette brugermanual og HDfury EDID-samlingen kan downloades gratis.

Ofte stillede spørgsmål

Hvad gør en EDID-manager egentlig?

Hver skærm og AV-receiver gemmer et EDID: en liste over de opløsninger, HDR-formater og lydformater, den accepterer. Din kilde læser den liste og vælger, hvad den skal sende. Dr HDMI 8K sidder imellem, så du bestemmer, hvilken liste kilden læser — den rigtige, en af 100 gemte tabeller eller den rigtige med enkelte flag ændret.

Konverterer eller nedskalerer den noget?

Nej. Video og lyd passerer uændret igennem; enheden gentager og udligner signalet og styrer EDID'et. Lyden bliver aldrig nedkonverteret, så Dolby TrueHD, Atmos og DTS:X beholder deres oprindelige form.

Giver den mig 4K120 eller 8K60 på udstyr, der ikke understøtter det?

Nej. De maksimale formater er 4K120 4:4:4 10-bit, 8K60 4:2:0 10-bit og 8K30 4:2:2 12-bit over 48Gbps FRL6-forbindelsen, men kilde, skærm og kabel skal hver især understøtte den tilstand, du beder om. Det, enheden tilføjer, er en måde at se, hvilken side der kommer til kort.

Giver den input lag?

Input lag er under 1 ms, så den er velegnet til gamingkæder med VRR og ALLM.

Hvordan opdaterer jeg firmwaren?

Via den indbyggede webserver over Ethernet. Firmwarefilerne og udgivelsesnoterne ligger på downloadsiden, og manualkapitlet om firmwareopdateringer gennemgår trinnene.

Har jeg brug for en netværksforbindelse?

Ikke til de grundlæggende EDID-tilstande, som du kan indstille med drejekontakten på enheden. Tilslut RJ45-porten, og du får også webgrænsefladen, Dolby Vision-editoren, eksport af konfigurationen og styring via IP eller Telnet.

Manual, firmware og guider

Alt, hvad du skal bruge for at få mest muligt ud af enheden, er gratis på drhdmi8k.com, det tekniske referencesite for dette produkt:

• Den komplette brugermanual (Rev 1.2) i 17 letlæste kapitler, eller som PDF.
• Firmware-downloads med udgivelsesnoter for hver version plus HDfury EDID-samlingen.
• Trinvise guider: sådan retter du et HDMI-handshake, EDID-tilstandene og de 100 tabeller, Dolby Vision og LLDV, 8K60 og 4K120 over FRL og HDMI 2.1-gaming med VRR og ALLM.
• Spørgsmål og svar og en ordliste med 110 HDMI-termer, fra EDID og FRL til HBR-lyd.

Sitet findes på 15 sprog, så dine kunder kan læse manualen på deres eget sprog.

Værd at vide

Dr HDMI 8K er et diagnose- og styringsværktøj, ikke en konverter. Den kan ikke få et kabel, en kilde eller en skærm til at understøtte et format, de ikke har — det, den gør, er at vise dig, hvor kæden giver op, og give dig kontrollen.
