Dr HDMI — 1080p EDID-manager og handshake-fixer

Sort billede efter standby? En projektor, der først synkroniserer i tredje forsøg? En pc, der omrokerer skrivebordet, hver gang AV-receiveren slukkes? I de fleste tilfælde fejler selve videosignalet intet. Det, der går galt, er den korte samtale, HDMI-enheder fører, før der kommer billede: kilden spørger, hvad skærmen kan klare, skærmen svarer med sin EDID, og et Hot Plug Detect-signal fortæller kilden, hvornår den skal spørge igen. Er den samtale ustabil, er billedet det også.

Dr HDMI er HDfurys originale svar på det problem. Den kompakte adapter sidder mellem din kilde og resten af HDMI-kæden og overtager samtalen. I stedet for at reagere på hver receiver, splitter eller skærm, der tændes og slukkes, læser kilden én fast, forudsigelig EDID, som du vælger på Dr HDMI. Til daglig brug kræves ingen software: vælg en bank med piletasterne, så klarer enheden resten.

Sådan virker det

Otte EDID-banker er indbygget. Tryk på ▲ eller ▼, vent cirka et sekund, og den valgte bank bliver aktiv. Dr HDMI sender derefter en Hot Plug Detect-hændelse på omkring to sekunder, så kilden læser egenskaberne igen og indstiller sin udgang på ny. Den midterste knap kopierer den tilsluttede skærms EDID til bank 8 og aktiverer den straks: ideelt, når en kilde skal blive ved med at se præcis den skærm, den fungerer bedst med, også når skærmen er slukket.

• Bank 1 – fulde egenskaber, alle 3D-funktioner slået til
• Bank 2 – fulde egenskaber uden 3D
• Bank 3 – begrænset til 1080i, ingen 3D
• Bank 4 – begrænset til 720p, ingen 3D: den sikreste første test, når der ikke er billede
• Bank 5 – begrænset til 480/576p, ingen 3D, til ældre eller kritisk udstyr
• Bank 6 og 7 – din egen EDID, programmeret via Mini-USB med EDID Utility til Windows (fra fabrikken som bank 1)
• Bank 8 – en kopi af den tilsluttede skærms EDID

Hvor Dr HDMI gør en forskel

• Pc og HTPC: grafikkortet bliver ved med at se den samme skærm, så vinduer, opløsning og lydudgang ikke længere hopper rundt, når tv’et eller receiveren går i standby.
• Hjemmebiograf med AV-receiver og projektor: en fast EDID forrest i kæden gør langsom eller upålidelig synkronisering lettere at fejlfinde og løser den ofte med det samme.
• Splittere, switche og forlængere: én fælles profil, som alle tilsluttede skærme kan håndtere, i stedet for en kilde, der gætter mellem forskellige EDID’er.
• Ældre udstyr: begræns bevidst en kilde til 1080i, 720p eller 480/576p, når en konverter eller skærm ikke kan klare mere.
• Systemintegratorer: en programmeret EDID i bank 6 eller 7 holder en installation forudsigelig, og kildens udgang forbliver aktiv, også uden tilsluttet skærm.

Til genstridige handshake-problemer er der ét trick mere: en lille HEAC/ARC-skydekontakt, der afbryder eller genforbinder HDMI-ben 14. Indgangsudligning og kompensation for kabeltab hjælper på længere strækninger. Strømmen kommer fra selve HDMI-forbindelsen; en USB-strømforsyning kan tilføjes, når kilden leverer for lidt.

Er det den rigtige Dr HDMI til dig?

Det er den originale HDMI 1.4a-model, bygget til kæder, der holder sig inden for 1080p60, 1920×1200 (WUXGA) eller 2K. Inden for de grænser gør den præcis det samme arbejde som sine nyere brødre, og den er den mindste af de tre. Den er ikke beregnet til 4K, HDR, 4K120, VRR eller 8K. Til 4K60 med HDR, Dolby Vision og LLDV op til 18 Gbps passer Dr HDMI 4K bedre; gaming i 4K120 med VRR og ALLM, eller 8K, kræver den HDMI 2.1-baserede Dr HDMI 8K. En sammenligning side om side findes på drhdmi.eu.

Også værd at vide: Dr HDMI styrer EDID og HPD. HDCP sendes uændret videre, så den kan ikke få en skærm uden HDCP-understøttelse til at virke med beskyttet indhold, og den kan ikke reparere et defekt kabel eller en defekt HDMI-port.

Specifikationer

• HDMI: HDMI 1.4a, HDMI-indgang og -udgang (hun)
• EDID: 8 banker – 5 fabriksindstillinger, 2 programmerbare, 1 sink-kopi; udvidet EDID CEA-861, 256 byte
• Video: single-link 225 MHz, 2,25 Gbps; 2K, WUXGA 1920×1200, 1080p60 med 12-bit Deep Color, x.v.Color
• Lyd: videresendelse af Dolby TrueHD og DTS-HD Master Audio
• Videresendelse: HDCP, CEC, Lip Sync
• Signal: udligning af indgangskabel, kompensation for kabeltab op til 50 m*, +5V videresendt gennem HDMI/DVI-D-kæden
• HPD: Hot Plug Detect-nulstilling ved hvert bankskift (cirka 2 sekunder)

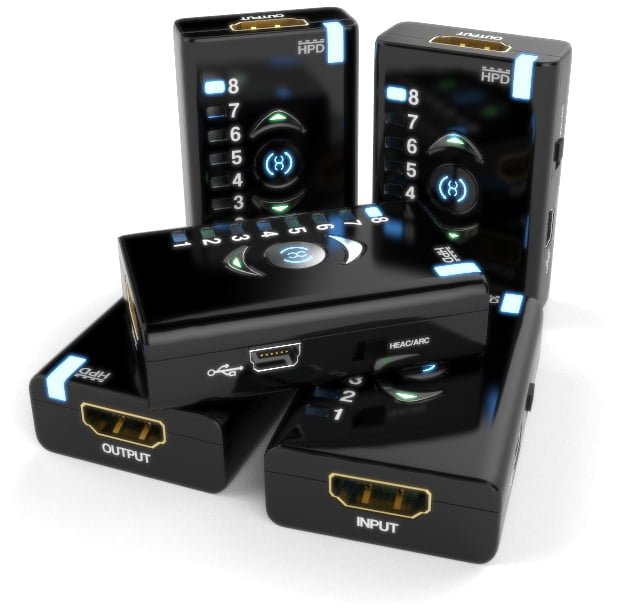

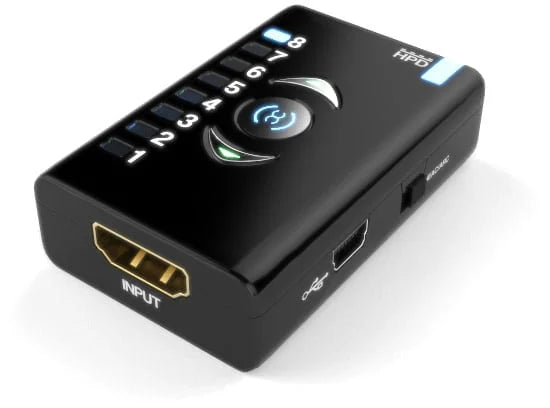

• Betjening: ▲ / ▼ bankvalg, midterknap til kopi af sinkens EDID, 8 bank-lysdioder, HPD-indikator
• Kompatibilitetskontakt: HDMI-ben 14 til/fra ved HEAC/ARC-problemer
• USB: Mini-USB-B til strøm, firmwareopdateringer og EDID-programmering (Windows)
• Strøm: via HDMI-forbindelsen eller en USB-strømforsyning
• Emulering: fungerer som HDMI/DVI-D-emulator og repeater
• Overensstemmelse: HDCP, FCC, CE
• Mål: 60 × 40 × 20 mm, 50 g
• I æsken: Dr HDMI, USB til Mini-USB-kabel (6 ft)

*Den praktiske rækkevidde afhænger af opløsning, kabelkvalitet og hele kæden.

Vejledning, downloads og support

Alt, hvad du skal bruge for at komme i gang og løse problemer, er samlet i vidensbasen for Dr HDMI, tilgængelig på 15 sprog:

• Brugervejledning – tilslutning, bankvalg, kopiering af skærmens EDID, forbindelsesdiagrammer og en tjekliste
• Fejlfinding af HDMI – intet signal, standby-problemer, AVR, projektor, pc og opløsning
• Intet HDMI-signal? – en fast testrækkefølge ved sort billede
• Downloads – firmware 2.1 med EDID Utility, den selvstændige EDID Utility og USB-drivere fra Silicon Labs, også til Windows 11
• Anvendelser – pc/HTPC, hjemmebiograf, AV-distribution og systemintegration
• EDID forklaret, HDMI-handshake forklaret og Hot Plug Detect forklaret
• Understøttelse af 2K, WUXGA og 1080p60 – hvad der kan være inden for 225 MHz
• HDMI-ordliste – EDID, HPD, HDCP, DDC, CEC og mere i et letforståeligt sprog
